Comment bobiner un Tore ?
Comment bobiner un Tore ?
Tout d’abord, un Tore est, en géométrie, un solide ressemblant à un anneau. On peut le comparer à une bouée ou à une chambre à air de vélo par exemple à cause de sa forme. Il faut savoir que le bobinage d’un tore est composé de matériaux spéciaux, à découvrir quand vous le souhaitez !
Utilisé en mathématiques, ingénierie, architecture ou astronomie, il a également une place dans le domaine de l’électronique. On parlera ainsi de tore magnétique pour les mémoires d’ordinateurs. De plus, cette forme s’utilise aussi dans le bobinage.
L’utilisation de Tores pour la réalisation de bobinage présente plusieurs avantages :
- Le circuit magnétique fermé limite fortement le couplage avec les circuits environnants. Il n’est généralement pas nécessaire de blinder les bobinages sur Tores.
- Le support du bobinage est stable et robuste, facile à fixer sur le module.
- La haute perméabilité du noyau permet d’obtenir une même inductance avec un nombre réduit de spires, donc avec un meilleur facteur de surtension puisque la résistance du conducteur est beaucoup plus faible.
Deux phénomènes peuvent provoquer un mauvais fonctionnement d’un bobinage sur Tore magnétique :
- La saturation du noyau et son élévation de température.
- Le choix du matériau et le dimensionnement correct du Tore permettent de réduire ces risques.
Bobiner un tore : veiller à la Saturation
Une saturation peut se produire à la fois par la composante continue traversant le bobinage et le courant alternatif, ou par perméabilité, car celle-ci diminue quand on approche la saturation.
Température du Tore
La température entraîne :
- Une augmentation produite à la fois par les pertes dans le cuivre et dans le noyau magnétique
- Des pertes dans le noyau ne dépendent pas du courant continu traversant le bobinage, par contre elle augmente en même temps que la fréquence, la température et l’induction.
- Des effets de l’augmentation de température dépendent beaucoup du matériau.
Une température excessive peut « griller » le Tore, il convient de le dimensionner correctement en fonction de la puissance.
Echauffement d’un Tore :
L’augmentation en degrés du noyau d’un Tore est proportionnel aux pertes totales à l’intérieur du bobinage :
- Pertes magnétiques dans le noyau.
- Pertes cuivres dans les fils et inversement proportionnel à la surface périphérique du tore (souvent indiquée dans les catalogues).
- La température du bobinage dépend aussi de la ventilation autour du bobinage, de la température ambiante, de la présence d’un isolant supplémentaire ou de l’imprégnation du bobinage.

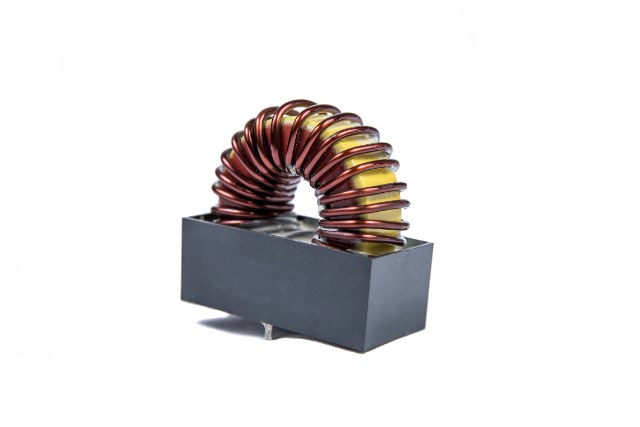

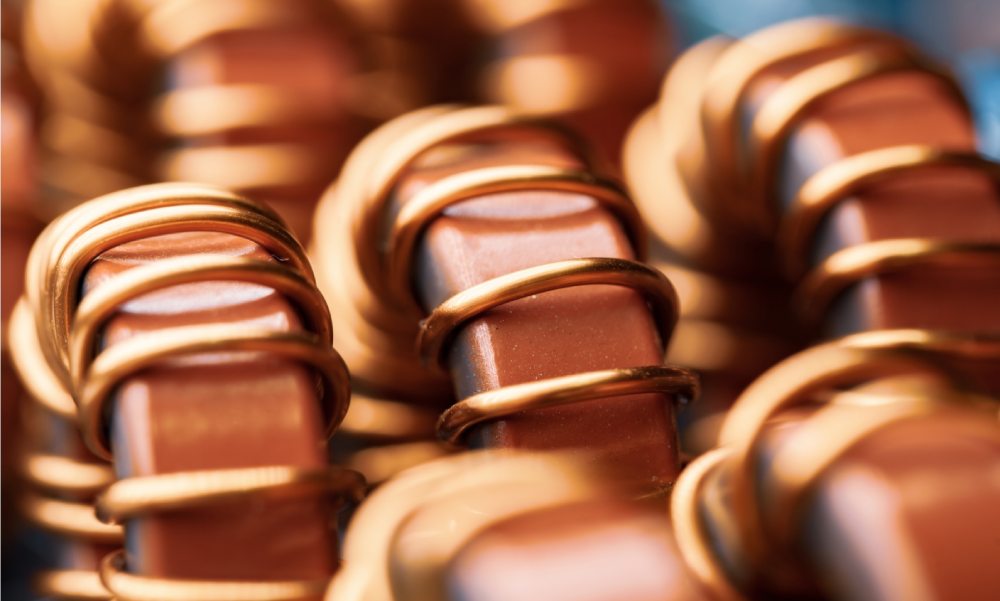

Réalisation du bobinage d’un Tore :
- On commencera par calculer la longueur de fil nécessaire pour réaliser tout l’enroulement en prévoyant 20% de spires supplémentaires.
- Pour cela, le plus simple est de bobiner quelques spires du fil et de mesurer la longueur nécessaire.
- Il suffit ensuite de diviser la longueur mesurée par le nombre de spires pour obtenir la longueur d’une spire.
- Prévoir au minimum 2 x 10 cm supplémentaires pour les connexions et la manipulation du fil.
- On pourra utiliser une navette, sorte de baguette rigide, longue et fine munie d’encoches à chaque extrémité et sur laquelle on bobinera, dans le sens de la longueur, la totalité du fil nécessaire. Il faut essayer de bien plaquer le fil à la surface du tore pour limiter les fuites sans toutefois abimer l’isolant sur les arêtes.
- Bloquer ensuite le bobinage à l’aide de scotch.
