Qu’est-ce qu’un Tore de Ferrite ?
On rencontre le Tore de Ferrite depuis les plus basses fréquences jusque dans les transformateurs, filtres et antiparasites. Aujourd’hui, on en récupère plus facilement dans les matériels déclassés mais il est assez difficile de les identifier.
Le Tore de ferrite est apprécié en électronique car il est compact, stable, robuste et indéréglable.
Dans cet article, SEM SUHNER vous explique les particularités, l’utilisation et les matériaux qui composent le Tore de Ferrite.
L’usage du Tore de Ferrite :

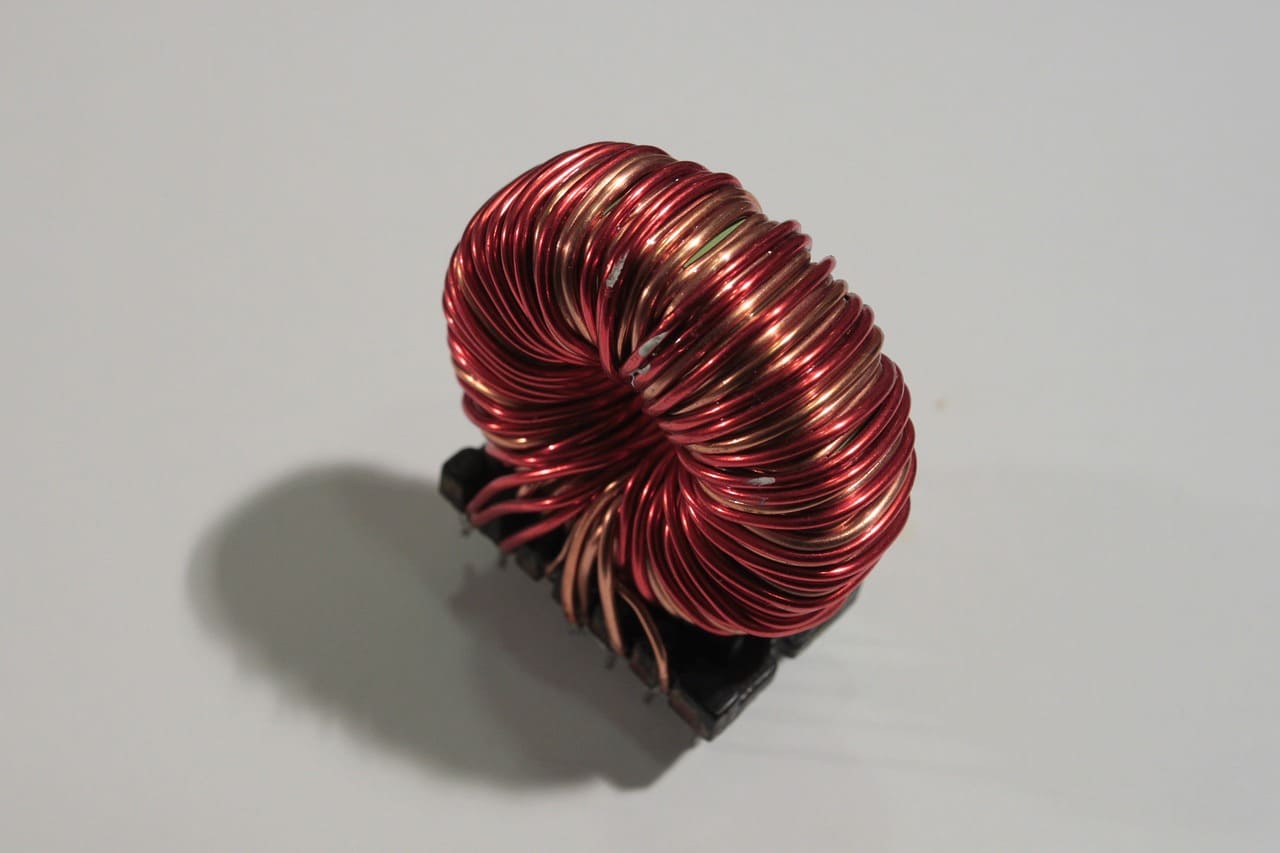

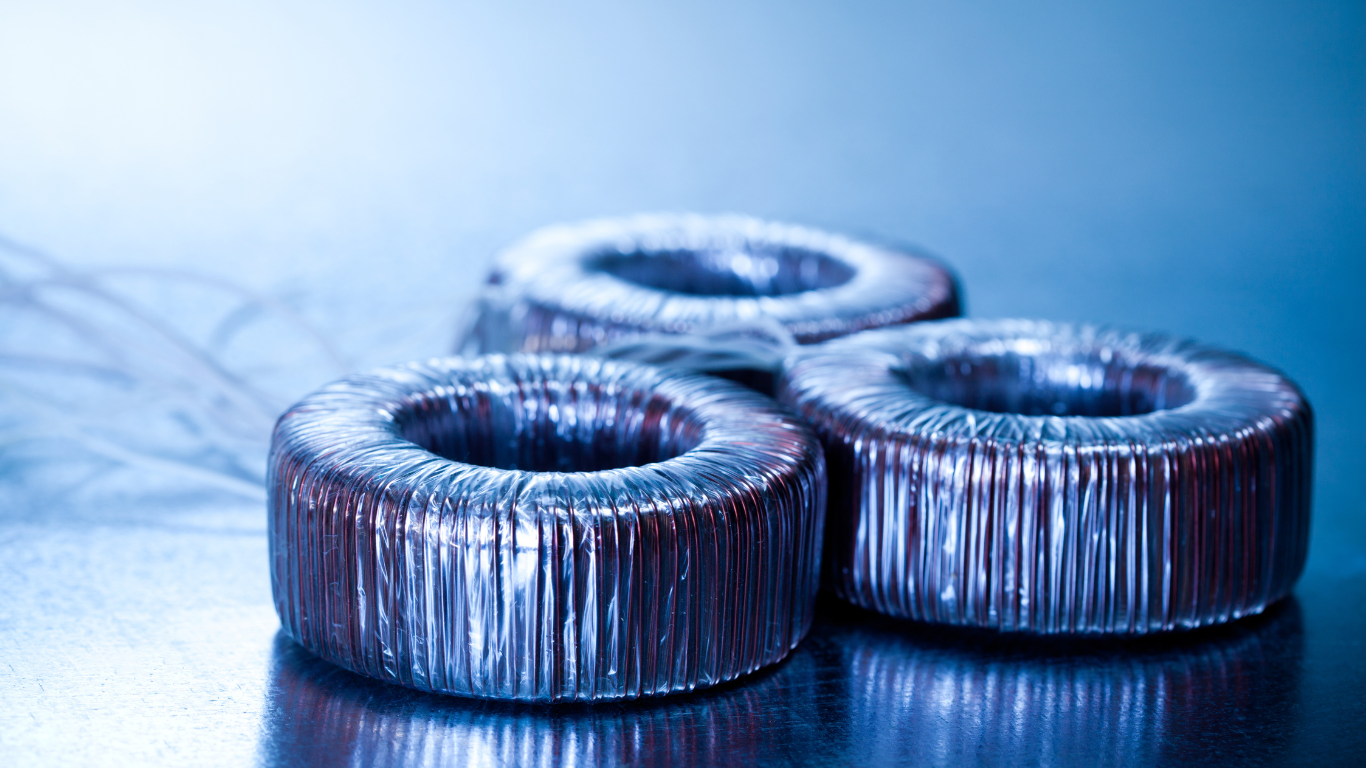

Le Tore de Ferrite est utilisé à la fois comme circuit magnétique et comme support de bobinage.
La perméabilité élevée de celui-ci permet de réduire le nombre de spires du bobinage et donc de diminuer la résistance de l’enroulement pour la même valeur de l’inductance.
Le Tore de Ferrite est plus fréquent en basse fréquence à cause de sa perméabilité élevée et il existe différentes nuances de matériaux qui couvrent chacune une gamme de fréquence particulière : 2 à 30 MHz, 10 à 100MHz, avec des perméabilités très variables pour de multiples usages.
Si les spires de l’enroulement épousent parfaitement le profil du Tore de Ferrite, les pertes par rayonnement seront négligeables puisque le circuit magnétique est complètement fermé.
Mais attention, les Tores de Ferrite sont fragiles, ils cassent en tombant sur une surface dure ou si on tire trop fort sur le fil en bobinant.
Il existe plusieurs à ce dernier usages, on retrouve par exemple les transformateurs flyback et ferrites ayant la même fonction qu’un transformateur classique !
La forme du Tore de Ferrite :
Le Tore de Ferrite est un volume qui s’apparente à un anneau assez épais.
La section du Tore de Ferrite est généralement un rectangle aux angles très arrondis pour ne pas détériorer l’isolant du fil du bobinage, et la puissance par le transformateur est proportionnelle à la section du Tore de Ferrite.
En empilant plusieurs tores il est possible de former un circuit en forme de tube, ce qui équivaut à augmenter la section du circuit magnétique.
Les matériaux du tore de ferrite :
Plutôt que « Tore de Ferrite », on devrait dire plutôt : « Tore ferromagnétique » car le Tore de Ferrite utilisé en radio est fabriqué la plupart du temps soit à partir de ferrite, soit en utilisant de la poudre de fer agglomérée.
La ferrite est une sorte de céramique obtenue par moulage à forte pression et à haute température (plus de 1000°C) à partir d’oxyde de fer Fe2 O3 et d’oxyde ou carbonate de nickel, de manganèse, de zinc.
C’est un matériau très dur, difficile à usiner et assez fragile, de couleur grise à noire.
Les caractéristiques magnétiques (perméabilité) d’un noyau en ferrite varient beaucoup en fonction non seulement de ses composants mais aussi du processus de fabrication.
Le point de Curie (c’est la température au-delà de laquelle un corps magnétique perd son aimantation) de ces matériaux est généralement compris entre 125 et 350°C.
Parmi ces ferrites dites « doux » on distingue deux groupes :
– les ferrites au manganèse
– les ferrites au nickel
L’autre famille de tores est moulée sous pression à partir de poudre de fer extrêmement fine agglomérée avec un liant.
