Ferrite : Quelles sont ses utilisations ?

Les ferrites sont des matériaux magnétiques utilisés dans les techniques de télécommunications ou pour le matériel destiné au grand public que pour le matériel professionnel.



Qu’est-ce que la ferrite ?

Une ferrite est un matériau en céramique faible densité, de composition Fe2 O3 X O, où X est un métal « divalent » comme le cobalt, le nickel, le manganèse ou bien le zinc.

Ce matériau peut être utilisé en électronique plus particulièrement dans des montages haute fréquence. Il en existe des ferrites de différentes tailles et formes : des plates, des toriques, des cylindriques, des creuses, des pleines, des grosses, des petites.

Dans de nombreux cas, l’ajout de ferrite à un bobinage permet d’obtenir des caractéristiques qu’il serait très difficile d’obtenir avec des selfs de dimensions raisonnables.

Les ferrites cylindriques creux

Généralement de tailles modestes, les ferrites sont souvent utilisés pour la réalisation de « selfs de choc » destinées à s’opposer au passage de signaux hautes fréquences tout en laissant passer des signaux basses fréquences.

On en trouve toutefois de taille plus imposante, qui prennent place autour d’un bobinage.



Les ferrites en bâton :

On en trouve dans les récepteurs radio possédant une gamme de fréquence GO, PO ou OC (Grandes Ondes, Petites Ondes ou Ondes Courtes). Le principal avantage des ferrites en bâton est la possibilité de le couper à la taille nécessaire, permettant une large polyvalence de cette ferrite ! Il convient principalement à la construction d’antennes et de connecteur central.



Perle de ferrite :

Les perles de ferrite servent principalement à atténuer les signaux à haute fréquence. Modélisé comme un condensateur et une résistance en série. Ces dernières fonctionnent à un courant continu nominal défini, attention à ne pas dépasser ce courant, risquant d’endommager la perle de ferrite.

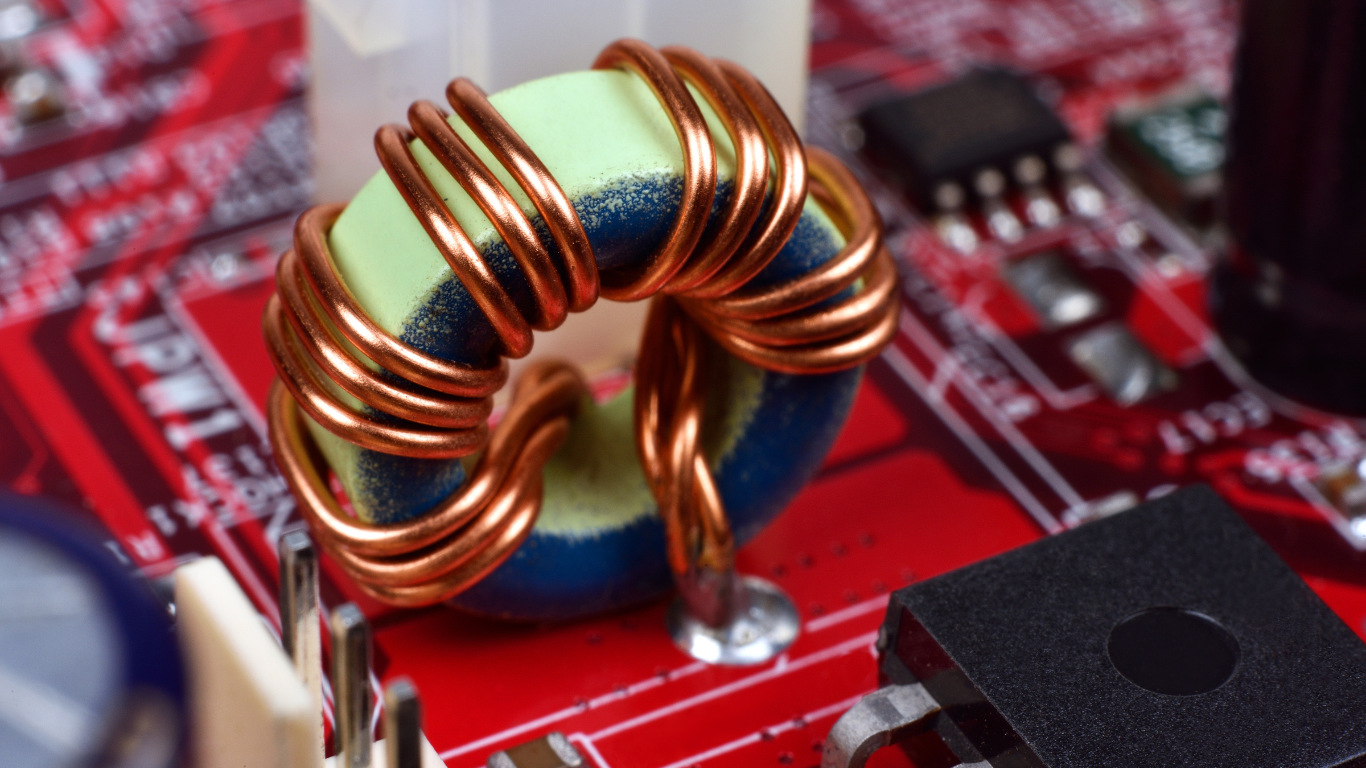

Les tores de ferrite :

Les tores ferrite sont le plus souvent utilisés pour la réalisation de selfs d’antiparasitage, de filtres audio LC, de bobinages HF, on les emploie aussi dans les alimentations à découpage. On peut aussi utiliser de telles ferrites pour la réalisation de petits transformateurs utilisables dans des oscillateurs ou pour assurer le couplage entre plusieurs étages.

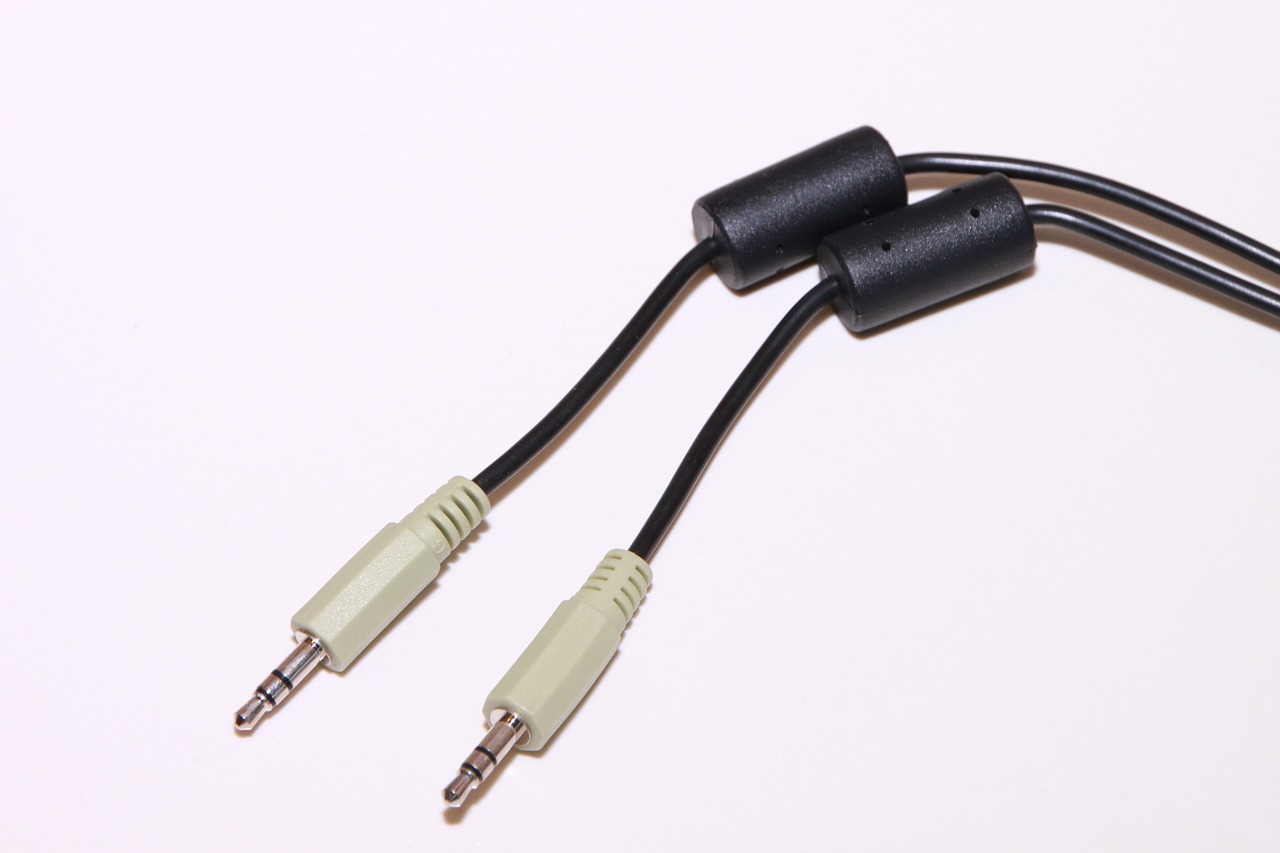

Les ferrites pour câble :

Il existe des ferrites dits « pour câble rond », que l’on peut ouvrir et fermer, par clipsage, pour permettre la pose sur un câble déjà doté de sa connectique. Ces ferrites sont destinées à diminuer les parasites véhiculés dans le câble.

Il en existe de différentes tailles, prévus pour des câbles d’un diamètre généralement compris en 4 et 9 mm.
